ИЗОПРОФЛЕКС А

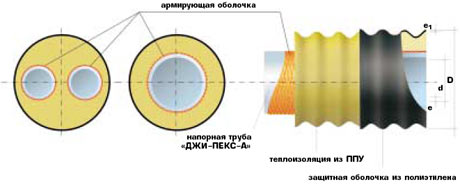

Тип трубы Изопрофлекс А

Напорная труба «ДЖИ-ПЕКС-А», d x e (мм)

Защитная оболочка, D x e1 (мм)

Масса, 1 м, кг

Минимальный радиус изгиба, м

Максимальная длина в бухте, м

40/75

40 х 4,0

75x2,0

1,12

0,8

200

40/90 Плюс*

40 х 4,0

90x2,2

1,4

0,8

160

50/90

50 х 4,9

90x2,2

1,6

0,8

160

50/110 Плюс

50 х 4,9

110x2,4

2,02

0,9

160

63/110

63 х 6,3

110x2,4

2,33

0,9

160

63/125 Плюс

63 х 6,3

125x2,7

2,73

1

140

75/125

75 х 7,2

125x2,7

3,05

1

140

75/140 Плюс

75 х 7,2

140x3,0

3,51

1,1

130

90/140

90x8,7

140x3,0

4,13

1,1

130

90/160 Плюс

90x8,7

160x3,2

4,73

1,2

120

110/160

110x10,5

160x3,2

5,6

1,2

120

140/200

140x13,2

200x3,4

8,35

1,4

70**

160/225

160x15,7

225x3,8

11,21

1,6

* * *

* - «Плюс» - трубы с усиленным типом изоляции, предназначены для районов с отрицательной среднегодовой температурой наружного воздуха.
* * - перевозка более длинных отрезков осуществляется на барабанах специальным транспортом.
*** - перевозка труб 160/225 осуществляется только на барабанах специальным транспортом (максимальная длина отрезка - 130 м).

ИЗОПРОФЛЕКС А - ТАНДЕМ, горячее водоснабжение, отопление 1,0 МПа (10 бар), двухтрубная



Тип трубы Изопрофлекс А

Напорная труба «ДЖИ-ПЕКС-А», d x e (мм)

Защитная оболочка, D x e1 (мм)

Масса, 1 м, кг

Минимальный радиус изгиба, м

Максимальная длина в бухте, м

40x40/140

40x4,0+40x4,0

140x3,0

3,08

1,1

130

50x50/160

50x4,9+50x4,9

160x3,2

4,06

1,2

120
