ИЗОПРОФЛЕКС |
|
Тип трубы Изопрофлекс |

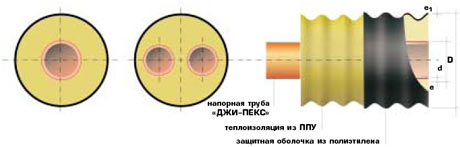

Напорная труба «ДЖИ-ПЕКС», d x e (мм) |
Защитная оболочка, D x e1 (мм) |
Масса, 1 м, кг |
Минимальный радиус изгиба, м |
Максимальная длина в бухте, м |
25/75 Плюс * |
25x2,3 |
75x2,0 |
0,9 |
0,7 |
200 |
32/75 Плюс |
32x2,9 |
75x2,0 |
0,98 |
0,7 |
200 |
40/75 |
40x3,7 |
75x2,0 |
1,11 |
0,8 |
200 |
40/90 Плюс |
40x3,7 |
90x2,2 |
1,39 |
0,8 |
160 |
50/90 |
50x4,6 |
90x2,2 |
1,57 |
0,8 |
160 |
50/110 Плюс |
50x4,6 |
110x2,4 |
1,98 |
0,9 |
160 |
63/110 |
63x5,8 |
110x2,4 |
2,28 |
0,9 |
160 |
63/125 Плюс |
63x5,8 |
125x2,7 |
2,68 |
1 |
140 |
75/125 |
75x6,8 |
125x2,7 |
3,01 |
1 |
140 |
75/140 Плюс |
75x6,8 |
140x3,0 |
3,45 |
1,1 |
130 |
90/140 |
90x8,2 |
140x3,0 |
3,97 |
1,1 |
130 |
90/160 Плюс |
90x8,2 |
160x3,2 |
4,56 |
1,2 |
120 |
110/160 |
110x10,0 |
160x3,2 |
5,36 |
1,2 |
120 |
140/200 |
140x12,7 |
200x3,4 |
8,29 |
1,4 |
70** |
160/225 |
160x14,6 |
225x3,8 |
10,8 |
1,6 |
* * * |
* - «Плюс» - трубы с усиленным типом изоляции, предназначены для районов с отрицательной среднегодовой температурой наружного воздуха.
* * - перевозка более длинных отрезков осуществляется на барабанах специальным транспортом.
*** - перевозка труб 160/225 осуществляется только на барабанах специальным транспортом
(максимальная длина отрезка - 130 м).
ИЗОПРОФЛЕКС® - ТАНДЕМ, горячее водоснабжение, отопление 0,6
МПа (6 бар), двухтрубная
|
Тип трубы Изопрофлекс |
Напорная труба «ДЖИ-ПЕКС»,
d x e (мм) |
Защитная оболочка, D x e1 (мм) |
Масса, 1 м, кг |
Минимальный радиус изгиба,
м |
Максимальная длина в бухте,
м |
25x25/110 |
25x2,3+25x2,3 |
110x2,4 |
1,72 |
0,9 |
160 |
32x32/125 |
32x2,9+32x2,9 |
125x2,7 |
2,28 |
1 |
140 |
40x40/140 |
40x3,7+40x3,7 |
140x3,0 |
2,98 |
1,1 |
130 |
50x50/160 |
50x4,6+50x4,6 |
160x3,2 |
3,94 |
1,2 |
120 |
|
|
|
|
|
|
|
|
